アルファライナーH工法の特長

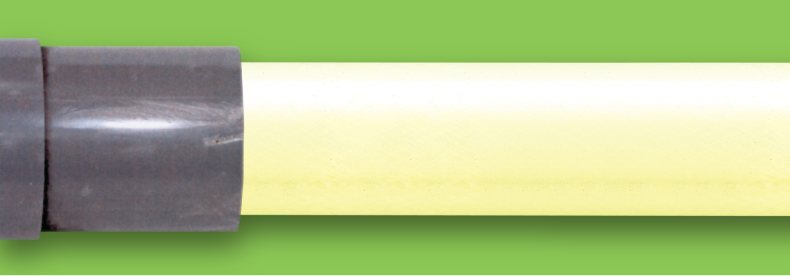

アルファライナーH工法とは?

既設管内にアルファライナーHを引込み、空気圧によって拡径して既設管内面に密着させた状態で、 特定の波長の光を管口から順に照射して樹脂を硬化させる工法です。

適用範囲

管 径本管…150mm~φ1000mm(自立管φ150~φ900mm)
管 種鉄筋コンクリート管、硬質塩化ビニル管、陶管、鋼管、鋳鉄管
段 差呼び径5%以下(最大40mm以下)
隙 間50mm以下
屈曲角呼び径350未満:10°以下、呼び径350以上:5°以下
浸入水水圧:拡径圧以下、流量:2L/min以下

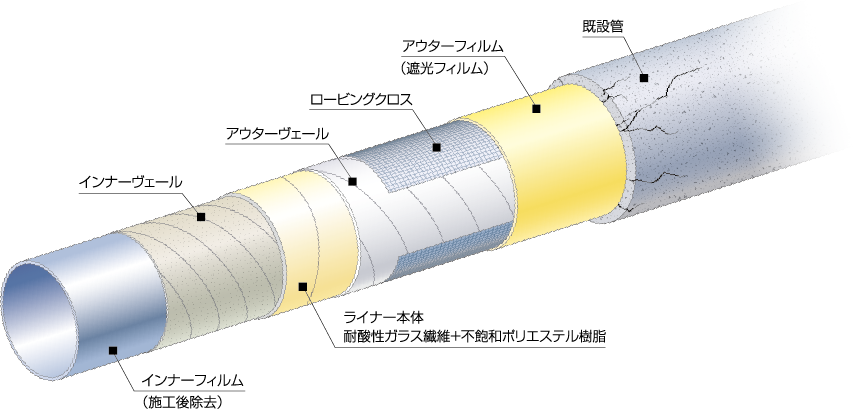

構造

特長

更生材の長期保管可能

施工時間が短い

夏季冬季ともに硬化時間は一定

硬化前に管内確認可能

浸入水があっても施工可能

熱硬化工法に比べCO2排出量が少ない

硬化収縮が極めて少ない

> 詳しくはこちら

建設技術審査証明 / Ⅱ類資器材登録及び認定工場制度


更生材は建設技術審査証明 (公益財団法人 日本下水道新技術機構)、Ⅱ類資器材登録及び認定工場制度の工場認定(公益社団法人 日本下水道協会)を取得しています。

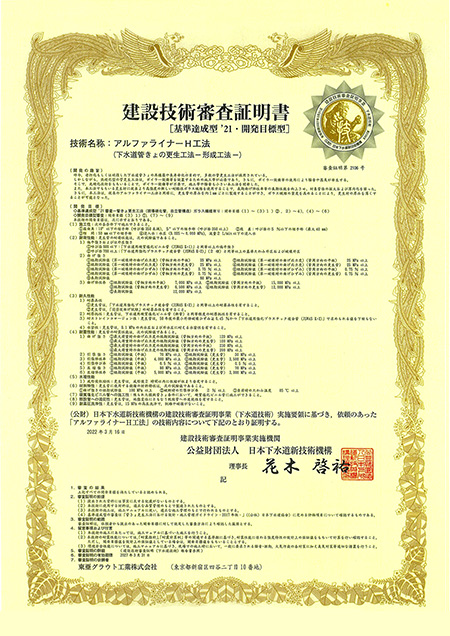

建設技術審査証明証

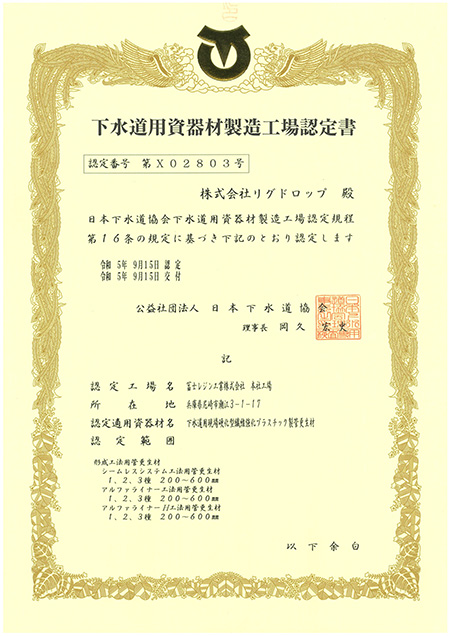

下水道用資器材製造工場認定書-冨士レジン工業株式会社

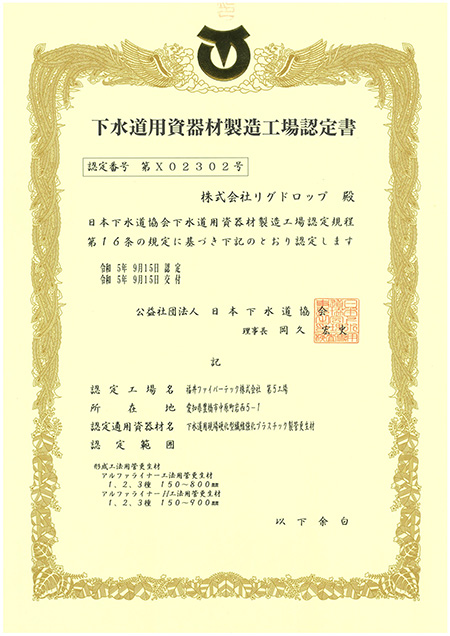

下水道用資器材製造工場認定書-福井ファイバーテック株式会社

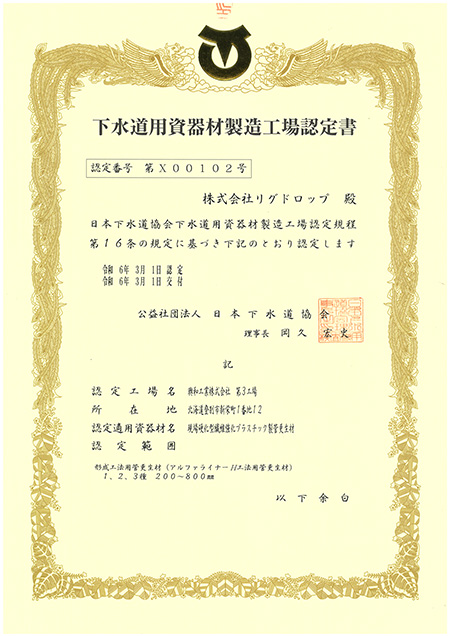

下水道用資器材製造工場認定書-興和工業株式会社

アルファライナーH工法 施工手順

アルファライナーH形成工

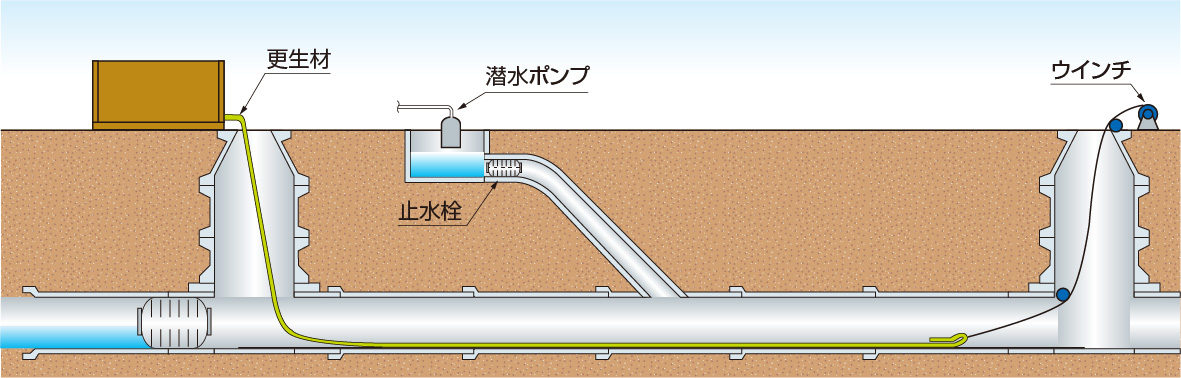

1.引込工

既設管内にアルファライナーH(更生材)を引込み挿入します。

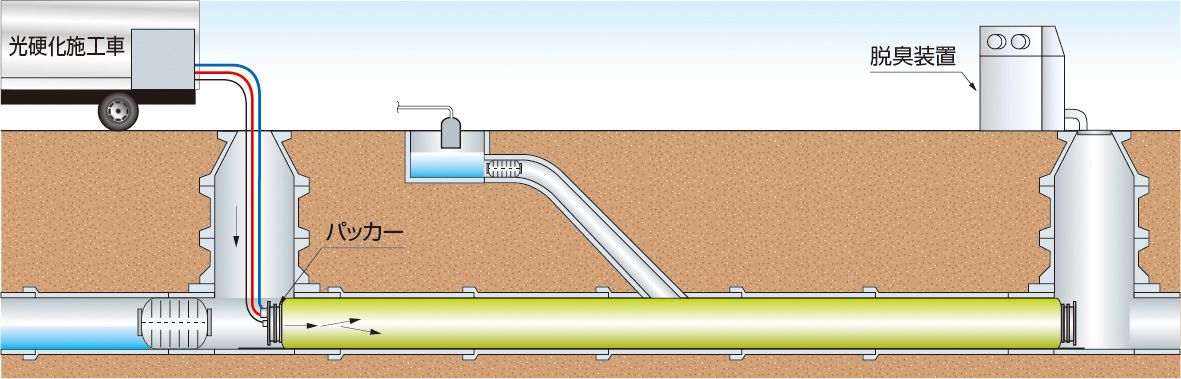

2.拡径工

空気でアルファライナーH(更生材)を拡径します。

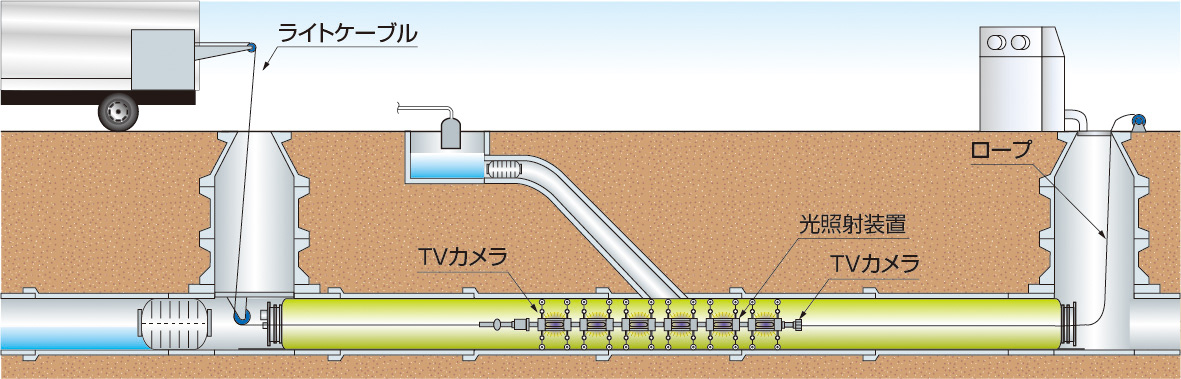

3.硬化工

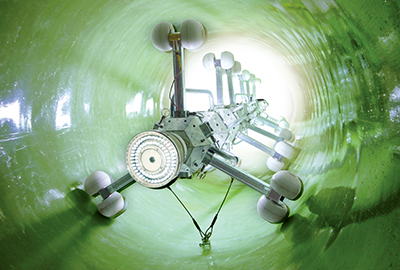

管内に引き入れた光照射装置を走行させ、アルファライナーH(更生材)に光を照射して硬化させます。

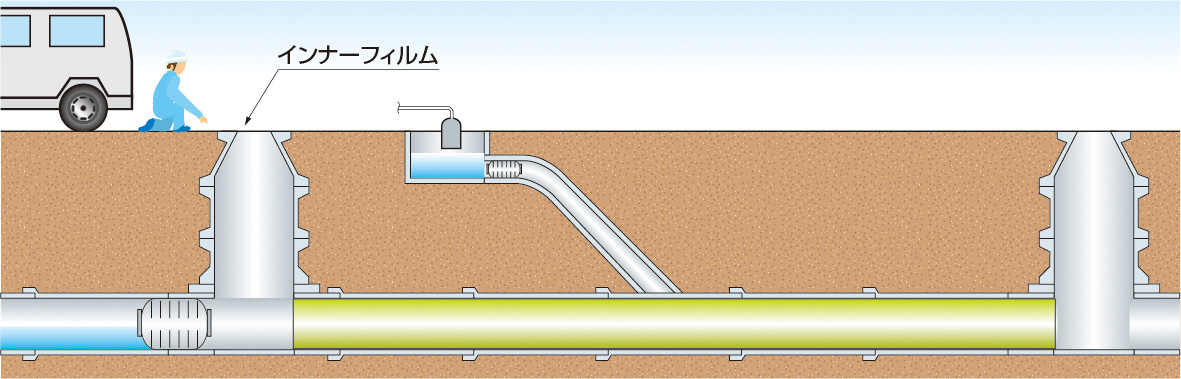

4.インナーフィルム除去工

硬化後、インナーフィルムを除去します。

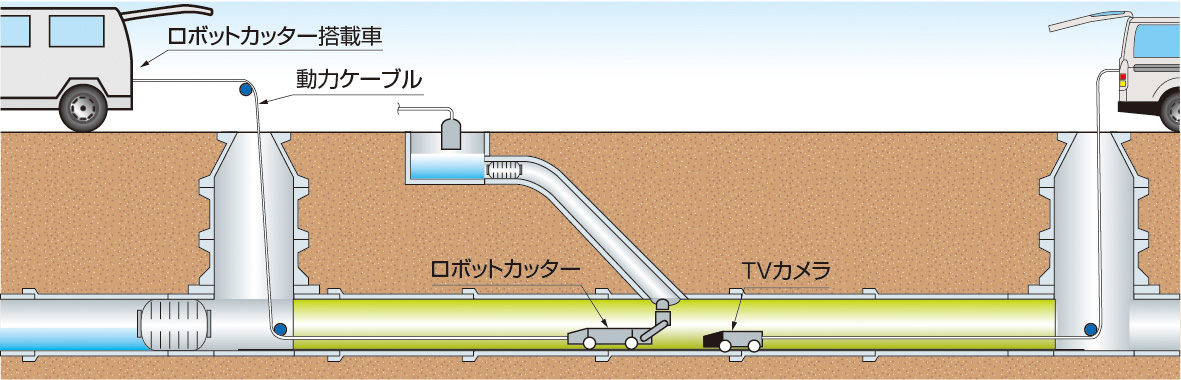

5.取付管口穿孔工

アルファライナーH(更生材)の両端部を切断後、管内からロボットカッターを用いて取付管口の穿孔を行います。

アルファライナーH工法 性能・物性(性能)

基本物性

更生材は建設技術審査証明(公益財団法人 日本下水道新技術機構)を取得しています。

項 目 試験規格 物性値(MPa)
長期曲げ強さ JIS K 7039 60
長期曲げ弾性率 JIS K 7035 12000
短期曲げ強さ JIS K 7171 120
短期曲げ弾性率 7000
引張強さ JIS K 7161 70
引張弾性率 4000
圧縮強さ JIS K 7181 80
圧縮弾性率 5000

耐薬品性

JSWAS K-2「下水道用強化プラスチック複合管」の試験方法に準拠しています。

試験液の種類 質量変化率(%)
測定値(平均値) JSWAS K-2 規格値
蒸留水 0.17 ±0.3%以内
塩化ナトリウム水溶液(10%) 0.14
硫酸(30%) 0.06
硝酸(40%) 0.27
水酸化ナトリウム水溶液(40%) -0.09

耐震設計

●「管きょ更生工法の耐震設計指針の考え方(案)と計算例」(公益社団法人 日本下水道協会)に基づく耐震設計が可能です。
● 地震動による既設管への追従性を有しています。

水理性試験

粗度係数測定試験は、民間試験機関で実施いたしました。
粗度係数=0.010以下であることを確認しました。

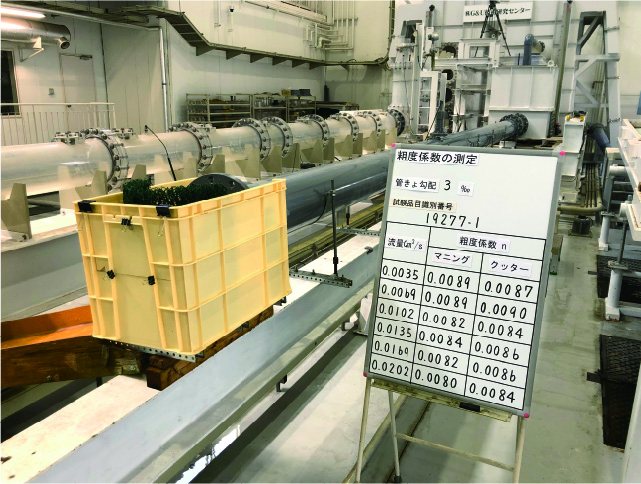

粗度係数測定試験

その他性能確認試験

試験項目 試験結果
水密性(耐内水圧) 0.1MPa ×3分間保持 異常なし
水密性(耐外水圧) 0.1MPa ×3分間保持 異常なし
耐高圧洗浄性能 洗浄圧力 15MPa ×3分間保持 異常なし

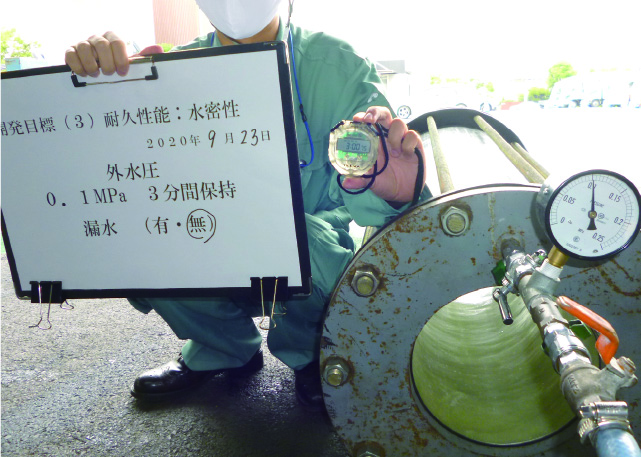

耐外水圧試験

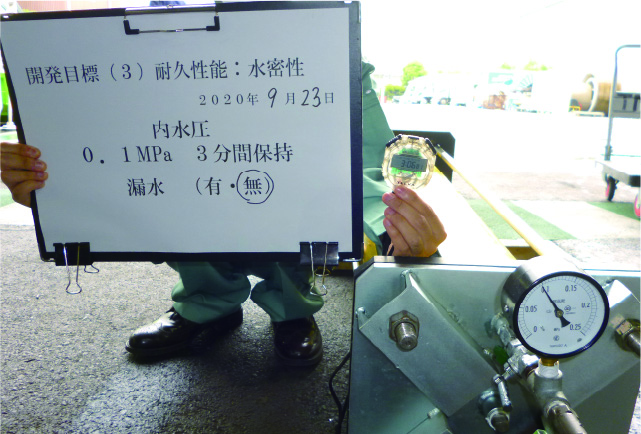

耐内水圧試験
